LC-SC6高壓環網柜

高壓環網柜簡介：

SC6系列產品廣泛應用于中壓金屬密封開關柜中，該系列包括：

·負荷開關SIC/FLN36-12；

·負荷開關SQC/FLN36-12D；

·斷路器開關組合SEC(主要部件真空斷路器Evolis)；

SC6系列安裝于工礦企業二次變電站12kV及以下的用戶和配電站。此外SC6能保證人身和設備安裝，便于安裝和操作。

采用SC6系列作為關鍵元器件的中壓開關柜，其方案尺寸為(mm)。

·寬：375、500、625、750、1000；

·高：1600、1800；

·深：840-1020；

適用于配電室或箱式變電站內安裝，電纜從正面接線。

所有的控制功能元件集中在正面操作板上， 簡化了操作。柜上配備Sepam綜合繼電保護裝置、線圈、儀表用互感器等一些附件。

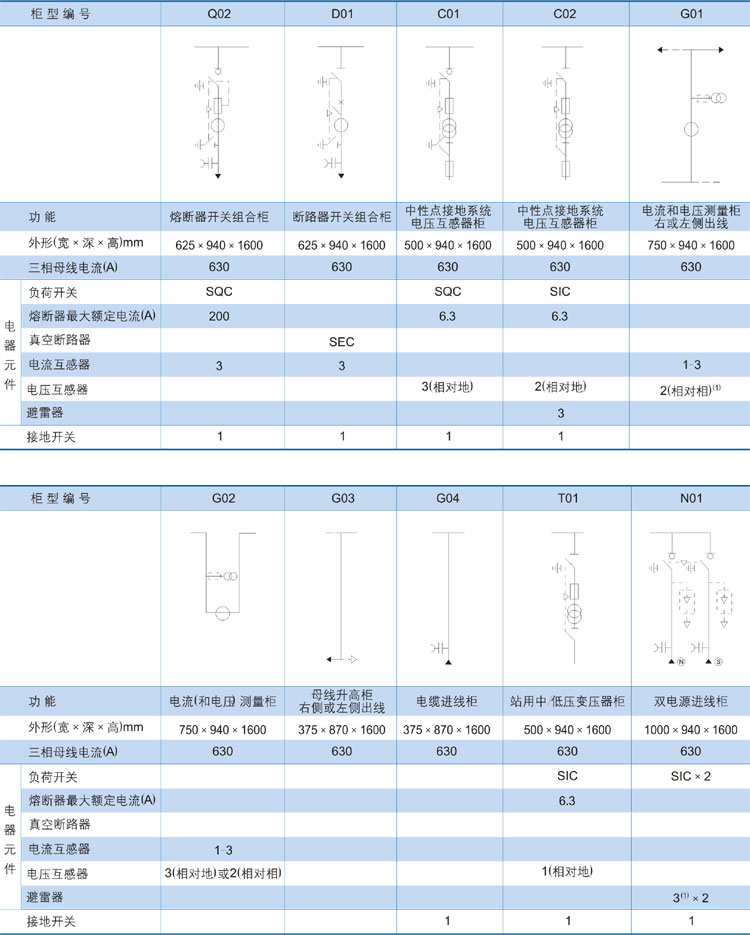

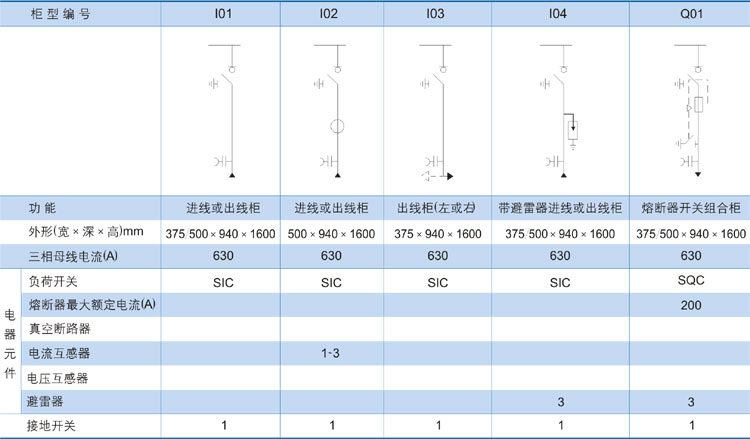

高壓環網柜主接線方案：
